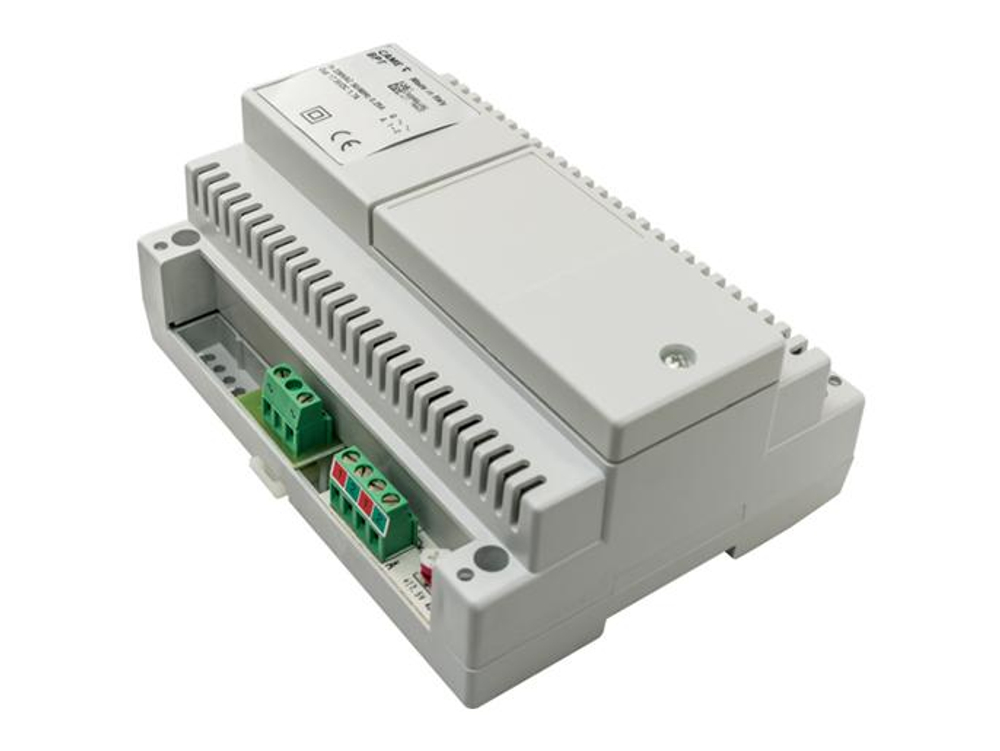

Пластмассовый корпус, предназначенный для установки на DIN-рейку в электрощитах (EN50022), размеры: 8 единиц DIN, низкопрофильный. Плата для непосредственного питания абонентских устройств (=20 В, 800 мА макс) с электронным предохранителем для защиты от перегрузок/коротких замыканий. Оснащен клеммами для ВХОДА/ВЫХОДА магистрали, 7 перемычками для регулировки сигнала в зависимости от расстояния, 1 переключателем для обновления прошивки устройства посредством разъема MiniUSB и 1 кнопкой сброса настроек устройства. Оснащается потенциометрами для регулировки звука от/к абонентским устройствам. Два светодиодных индикатора подключения и передачи данных. Сетевое электропитание ~230 В, 50/60 Гц. Класс защиты от воды и пыли IP30.
Функционал:
- Установка на DIN-рейку (EN50022), размер 8 DIN (низкопрофильный)
- Питание абонентских устройств по шине (=20 В, 800 мА макс.)
- Электронный предохранитель для защиты от перегрузок и коротких замыканий
- Клеммы для ВХОДА/ВЫХОДА магистрали
- 7 перемычек для регулировки сигнала в зависимости от расстояния
- Переключатель для обновления прошивки через MiniUSB
- Кнопка сброса настроек устройства
- Потенциометры для регулировки звука от/к абонентским устройствам
- Два светодиодных индикатора подключения и передачи данных
- Класс защиты IP30
Технические характеристики
| Потребляемый ток (мA) | 400 |
| Напряжение электропитания (В, 50 Гц) | 230 |
| Напряжение питания шины | 20 В |
| Потребляемый ток шины, за 1' | 800 мА |
| Потребляемый ток шины, за 3' | 200 мА |
| Размер (DIN) | 8 DIN |
| Диапазон рабочих температур (°C) | 0 ÷ +35 |
| Класс защиты (IP) | 30 |
