Описание

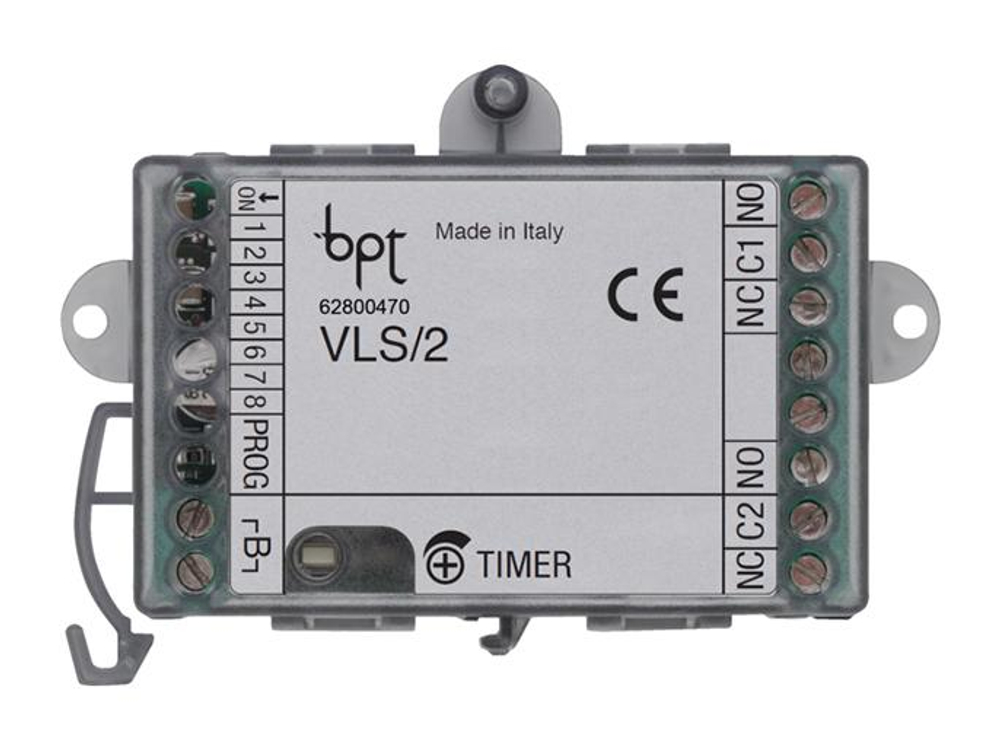

Сервореле для дополнительных устройств, таких как лестничное освещение, сирены, проходы и т. д., выполненное в миниатюрном корпусе для установки на DIN-рейку в электрощитах (EN50022), размеры: 1 единица DIN (низкопрофильный). Устройство оборудовано двумя реле, максимальная нагрузка 5 A резистивная (2 A индуктивная) при максимальном напряжении ~250 В. По умолчанию эти реле настроены на открытие двери и команду AUX2. На устройстве установлено 8 DIP-переключателей для программирования (в ручном режиме или с помощью ПК), потенциометр регулировки времени срабатывания реле 1 (открытие двери) и светодиодная индикация состояния программирования и передачи данных. Для устройства не требуется электропитание.
Функционал:
- Установка на DIN-рейку (EN50022), размер 1 DIN (низкопрофильный)
- 2 реле (макс. нагрузка 5A резистивная / 2A индуктивная, 250В)
- Настройка реле по умолчанию: открытие двери и команда AUX2
- 8 DIP-переключателей для программирования (ручной режим или с помощью ПК)
- Потенциометр регулировки времени срабатывания реле 1 (открытие двери)
- Светодиодная индикация состояния программирования и передачи данных
- Не требует внешнего электропитания (питается от шины)
Технические характеристики
| Потребляемый ток (мA) | 30 макс. (4 в режиме ожидания) |
| Локальное питание (В) | 15–20 В пост. тока |
| Отключающая способность при 250 В | 5 А |
| Отключающая способность при 250 В с индуктивной нагрузкой | 2 А |
| Диапазон рабочих температур (°C) | 0 ÷ +35 |
| Размер (DIN) | 1 DIN |
