Линейные приводы для ворот работают за счёт удлинения или укорачивания штока — детали, которая находится в корпусе привода, один её конец прикреплён к полотну ворот. Их сильная сторона — высокий КПД и компактность, но они чувствительны к расстоянию от оси петли до точки крепления привода на столбе — в документации это часто обозначается как размер “C” (по сути, «насколько петля утоплена относительно плоскости монтажа»).
Когда линейный привод ставится легко
• Металлические столбы 80×80 / 100×100, либо узкие бетонные/каменные опоры.
• Петля находится близко к плоскости крепления кронштейна (малый “C”).
• Створка не «гуляет» на петлях и имеет жесткую раму.
Когда начинаются сложности
• Широкие кирпичные/каменные столбы с петлей, утопленной внутрь проема.
• Большой “C”: привод приходится выносить, растут боковые нагрузки на кронштейны, ухудшается кинематика, снижается ресурс.
Пример модели (линейный, створки среднего/тяжелого класса):
• CAME ATI 3000 — для створки шириной до 3 м или массой до 800 кг, при допустимом “C” до 60 мм.
Это как раз тот случай, когда столб должен «попасть в допуски» по геометрии: если петля глубоко утоплена, лучше сразу смотреть в сторону рычажных решений.
Пример для легких ворот:
• CAME AXL20DGS часто применяют на небольших створках с шириной до 2.2 м или массой до 250 кг. В линейке делается акцент на контроле движения и повышенной безопасности благодаря встроенному энкодеру.

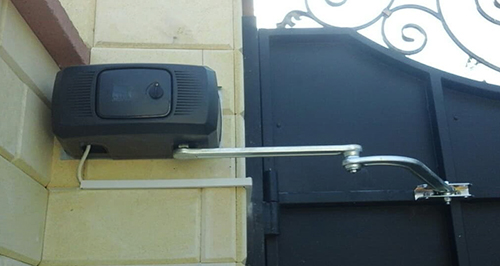

Рычажный привод: выбор для широких столбов и нестандартной посадки петель
Рычажные приводы для ворот выигрывают там, где линейному «не хватает геометрии». Они терпимее к утопленным петлям и позволяют аккуратно обойти широкую опору.
Рычажные приводы хорошо показывают себя на столбах из кирпича/камня/облицовки, массивных опорах, декоративных колоннах в условиях, когда петля далеко от наружной плоскости столба (большой “C”).
Пример рычажного решения для широких столбов:
• CAME FAST 70 — максимальная ширина створки до 2,3 м, максимальная масса створки 300 кг, допускаемый “C” до 200 мм. FAST часто выбирают именно там, где архитектурно заложена широкая опора.
Пример рычажного решения для тяжелых створок и большого “C”:
• CAME FERNI (например, F1024) — ширина створки до 4 м, масса створки до 800 кг, “C” до 380 мм.
В случае FERNI производитель прямо учитывает широкий диапазон размеров (A/B) для опор, что и делает рычажную кинематику удобной на «толстых» столбах.
При выборе автоматики для распашных ворот нельзя ориентироваться исключительно на массу ворот «по паспорту». Необходимо учитывать:
1. Массу створки (с запасом на обледенение/намокание заполнения).
2. Ширину створки (чем шире — тем больше момент на петле и приводе).
3. Парусность (профлист/сплошные панели резко увеличивают нагрузку на ветер).
4. Геометрия монтажа (тот самый “C”, плюс положение кронштейнов).
Практическое правило: если створка приближается к верхней границе по ширине/массе — лучше заложить запас по усилию и ресурсу, а также предусмотреть механические упоры. И да, ворота умеют «спорить» с приводом — обычно это происходит зимой, в боковой ветер и ровно в тот момент, когда вы спешите.
Независимо от типа привода:
• Опоры должны быть жесткими: если столб «дышит», автоматика будет компенсировать это усилием, а вы получите ускоренный износ и риск аварийных остановок.
• Нужны механические упоры на открытие/закрытие — привод не должен быть «упором по умолчанию».
• Соосность петель и отсутствие люфта: люфт превращает плавное движение в ударную нагрузку.
• Безопасность: фотоэлементы, корректная настройка усилия, аккуратная прокладка кабелей и защита линий.
Когда выбирается автоматика для распашных ворот, важно смотреть на систему целиком: блок управления, устройства безопасности, логика остановок, удобство ручной разблокировки, диагностика. Именно поэтому комплект автоматики для распашных ворот CAME обычно предпочтительнее сборки из отдельных элементов: меньше сюрпризов на этапе настройки и выше предсказуемость поведения в пограничных режимах.
В заключение: привод для ворот CAME нужно подбирать по геометрии столба и кинематике створки, а не только по цифре «до 800 кг». И тогда автоматика для ворот CAME будет работать тихо, ровно и — что важнее — безопасно, не требуя от пользователя ежедневной дипломатии с воротами.
